1. 前言
在之前尝试过 AI 驱动的RPA程序完成给定的任务，但是整个运行下来给人的感觉就是太慢了，当时跑一个淘宝搜索产品并获取产品信息的任务跑了快10分钟，总结下来慢的原因无非下面几点。
- AI返回内容慢，通过OpenRouter调用gemini模型，一个请求要1-2分钟才能返回结果。
- 要实现程序
感知-决策-在感知-判断就要调用多次模型，模型调用次数越多就越慢。
所以，之前AI驱动RPA属于对技术的探索，但没有实际意义， 这次我尝试用AI来处理在自动化中会遇到的一些复杂验证码问题

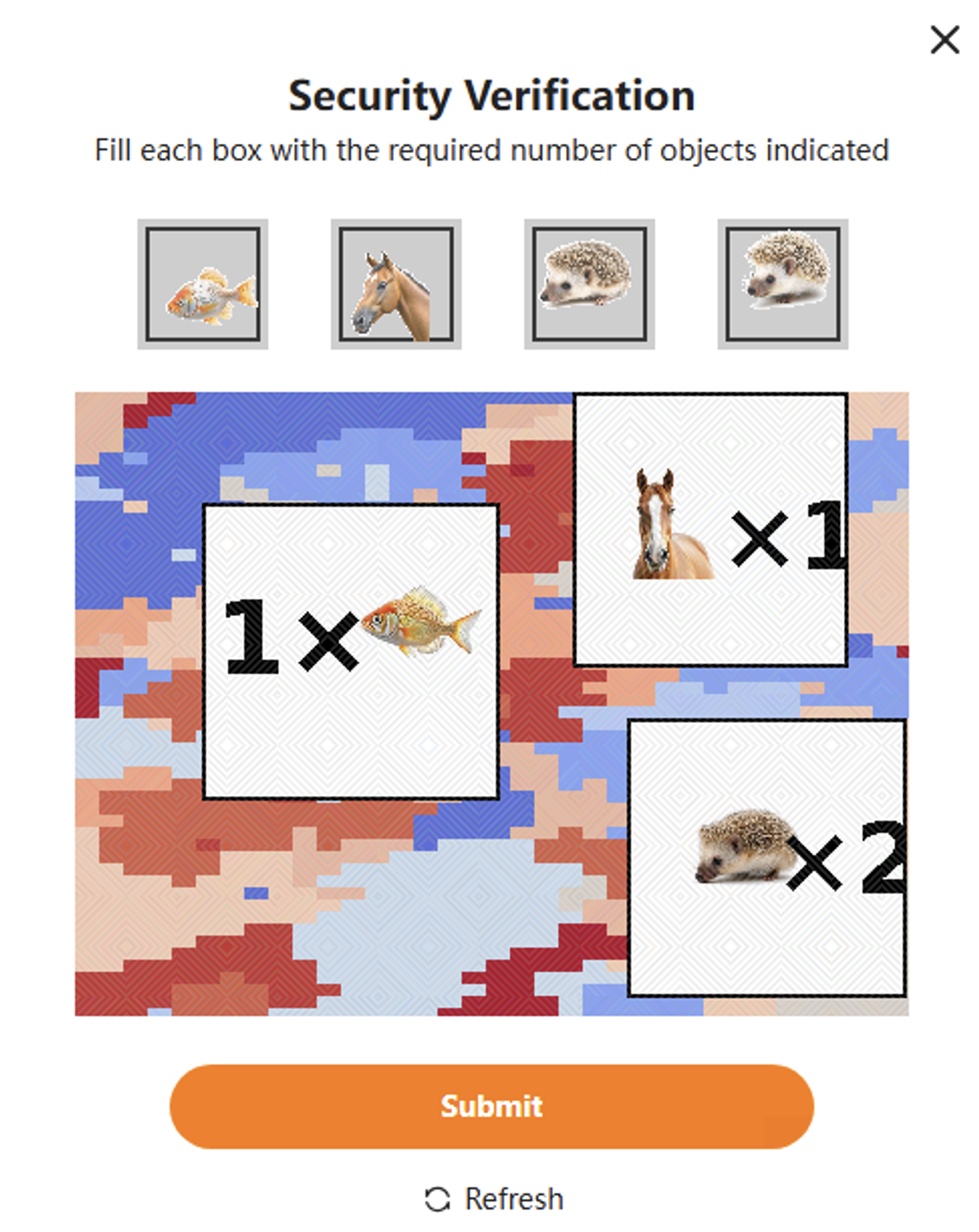

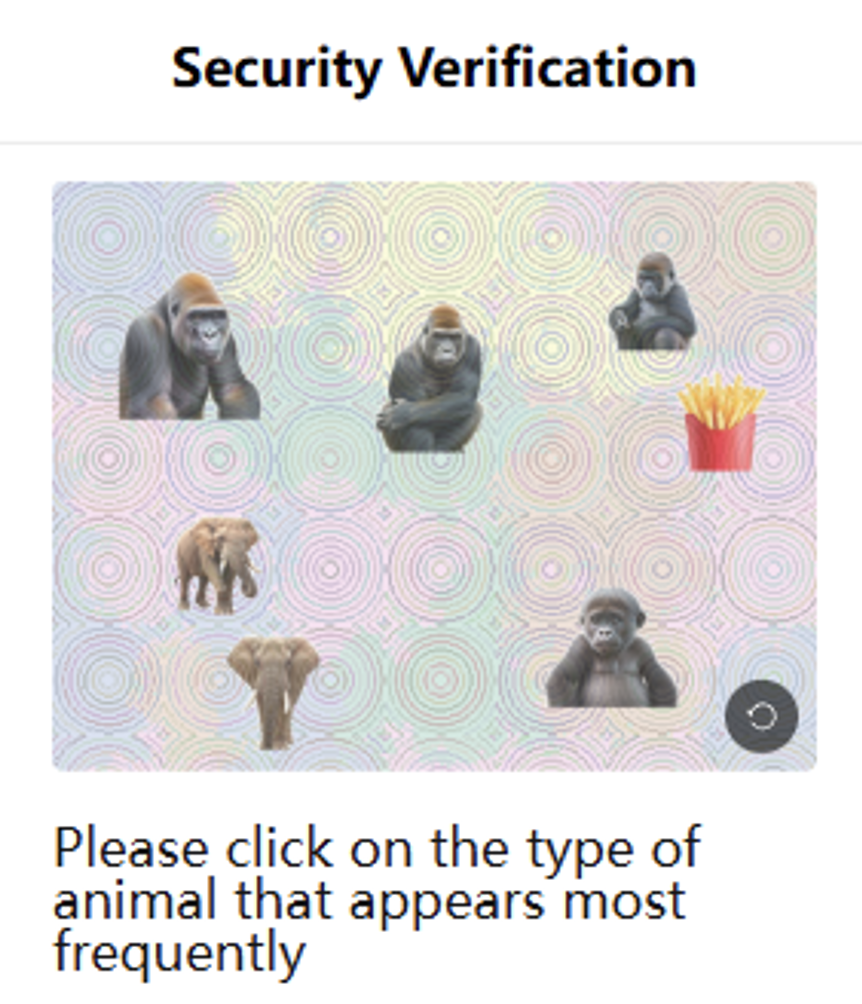

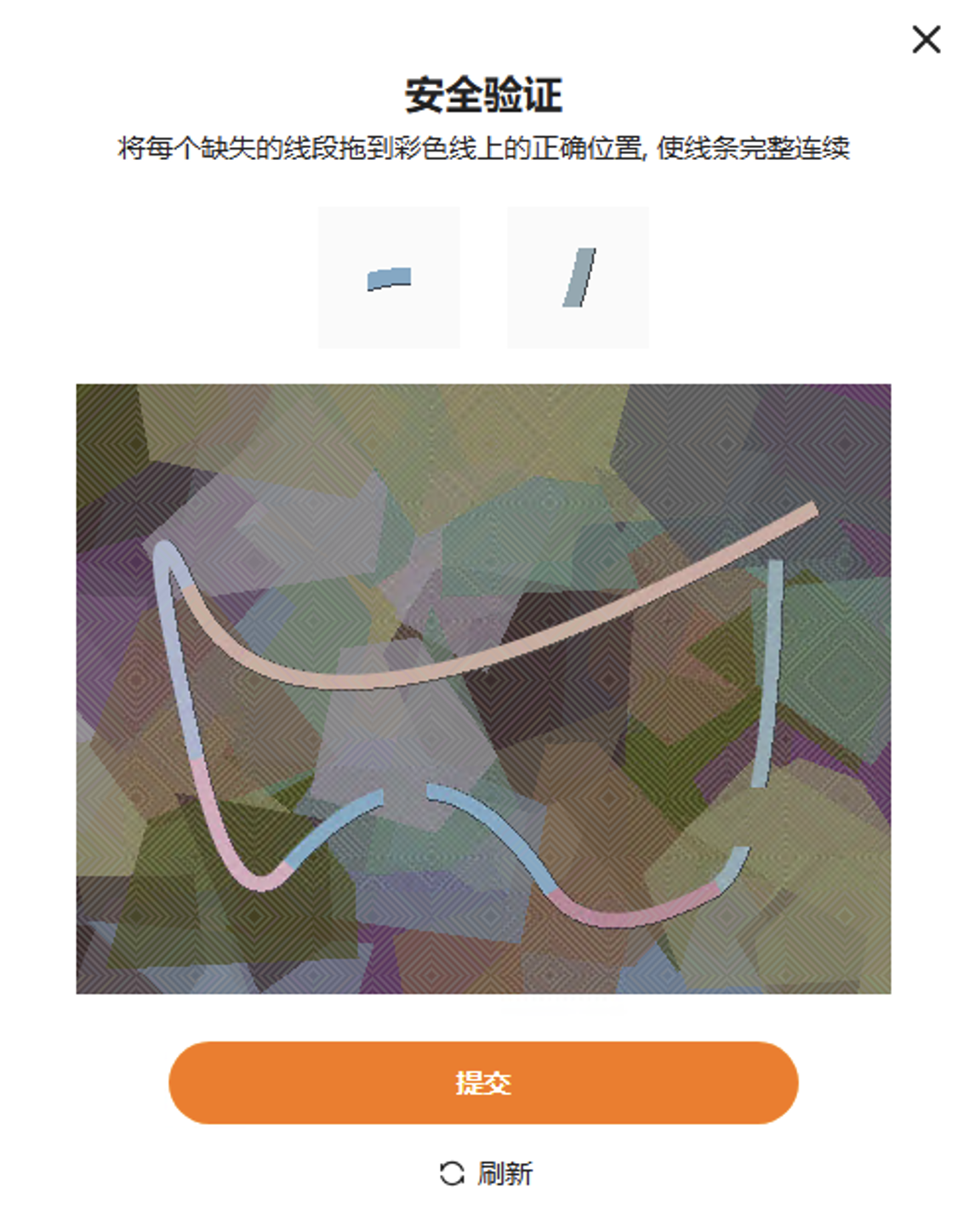

下面是这次需要解决的验证码的例子，这三个验证码都来自Temu平台。
2. 核心思路

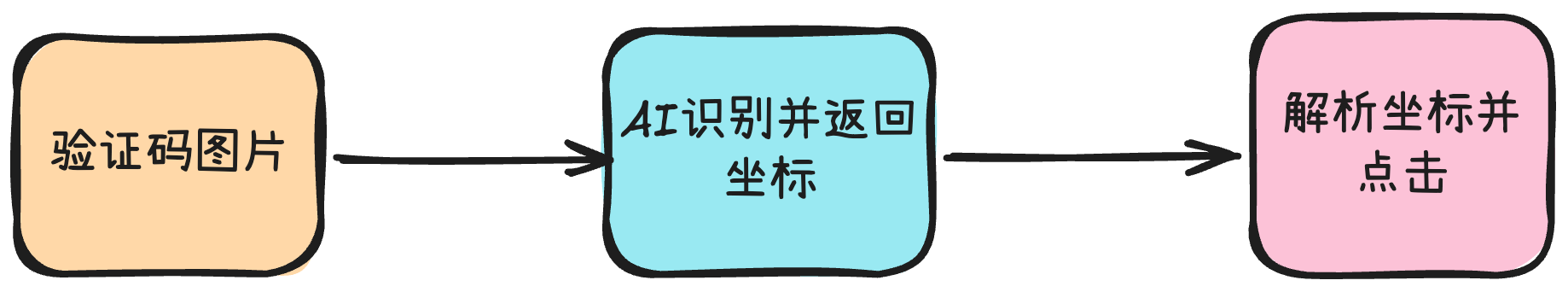

整体思路很简单，把验证码截图给AI，让AI按要求返回坐标，程序解析坐标并点击

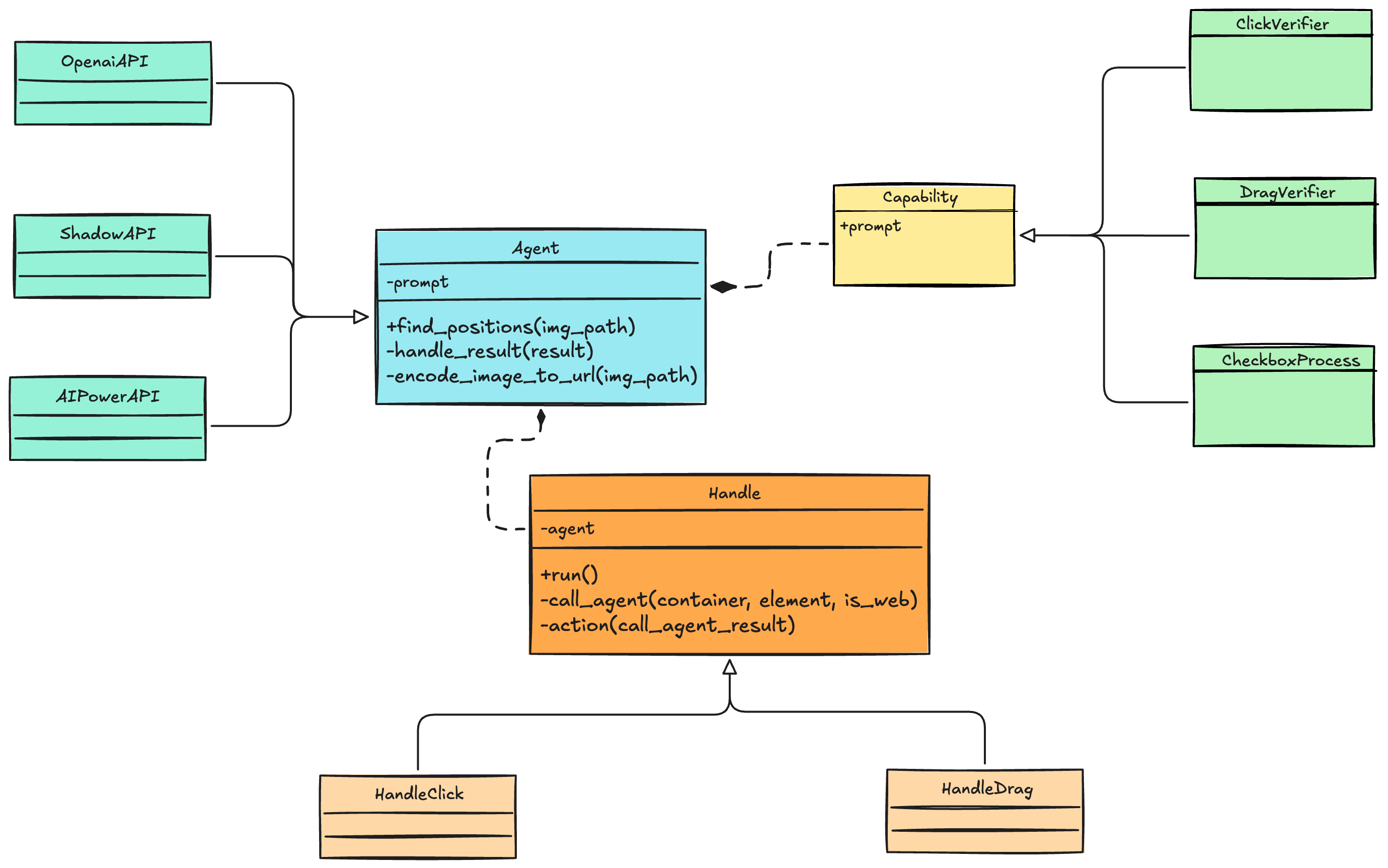

整体的代码设计如下图，首先是三个抽象类下面逐个解释一下。
-
Agent：用于调用AI接口，封装了图片解析、AI结果处理等功能，需要子类实现具体的AI接口 -
Capability：表示一种能力，就是给AI的提示词。 -
Handle：使用AI返回的结果处理问题
Agent有3个子类，分别是调用OpenAI规范的接口、调用影刀内置AI接口和调用影刀AIPower接口。
Capability的3个子类分别表示点选验证码处理、拖动验证码处理以及复选框处理
在做软件自动化时很容易遇到复选框无法判断是否勾选，这种情况就可以借助AI
Handle有2个子类分表用于，处理点击操作和处理拖动操作
3. 代码实现
ability.py
from abc import ABC, abstractmethod
class Capability(ABC):
"""
表示一种能力, AI能做什么操作
"""
@property
@abstractmethod
def prompt(self):
pass
class ClickVerifier(Capability):
@property
def prompt(self):
prompt = """
请严格按照图片中给出的操作要求执行。
图片中已经明确标注了需要点击的目标及点击顺序，
你只需要根据图片内容，依次返回每一步需要点击的位置坐标。
规则：
1. 只返回图片中明确要求点击的内容，不要增加或省略步骤
2. 坐标基于当前输入图片的像素坐标
3. 坐标原点为图片左上角 (0, 0)，x 向右，y 向下
4. 每个坐标应尽量位于对应目标的可点击区域中心
5. 如果图片中某一步无法明确定位，请不要猜测，在 summary 中说明
输出要求：
- 仅返回 JSON，不要输出任何多余文本
- 不要使用 markdown
- JSON 结构必须严格如下：
{
"positions": [
{ "x": xxx, "y": xxx },
{ "x": xxx, "y": xxx }
],
"summary": "简要说明这些坐标如何对应图片中的点击要求"
}
"""
return prompt
class DragVerifier(Capability):
@property
def prompt(self):
prompt = """
图片中已经明确标注了需要如何拖拽内容
你只需要根据图片内容，依次返回开始拖拽和结束拖拽的位置坐标
规则：
1. 坐标基于当前输入图片的像素坐标
2. 坐标原点为图片左上角 (0, 0)，x 向右，y 向下
3. 每个坐标应尽量位于对应目标的可点击区域中心
4. 如果图片中某一步无法明确定位，请不要猜测，在 summary 中说明
输出要求：
- 仅返回 JSON，不要输出任何多余文本
- 不要使用 markdown
- JSON 结构必须严格如下：
{
"positions": [
{
"start": {
"x": xxx,
"y": xxx,
},
"end": {
"x": xxx,
"y": xxx,
}
},
{
"start": {
"x": xxx,
"y": xxx,
},
"end": {
"x": xxx,
"y": xxx,
}
},
],
"summary": "简要说明理由"
}
"""
return prompt
class CheckboxProcess(Capability):
@property
def prompt(self):
prompt = """
给你一张界面截图，你需要根据任务要求返回需要点击的复选框坐标
如果一个复选框已经被点击则跳过该复选框
规则
1. 坐标基于当前输入图片的像素坐标
2. 坐标原点为图片左上角 (0, 0)，x 向右，y 向下
3. 每个坐标应尽量位于对应目标的可点击区域中心
4. 如果图片中某一步无法明确定位，请不要猜测，在 summary 中说明
输出要求:
- 仅返回 JSON，不要输出任何多余文本
- 不要使用 markdown
- JSON 结构必须严格如下：
{
"positions": [
{ "x": xxx, "y": xxx },
{ "x": xxx, "y": xxx }
],
"summary": "简要说明这些坐标如何对应图片中的点击要求"
}
"""
return prompt
agent.py
import xbot_visual
import base64
import json
import re
import mimetypes
from abc import ABC, abstractmethod
from typing import List, Dict
from openai import OpenAI
from .ability import *
class Agent(ABC):
def __init__(self, ability: Capability, params: Dict):
"""
对于不同实现方式需要的参数可用params传入
"""
self.params = params
self.prompt = ability.prompt
if "job" in params:
self.prompt = self.prompt + f"\n你的任务是: {params['job']}"
@abstractmethod
def find_positions(self, img_path: str):
"""
识别图片，按顺序输出需要点击的坐标
"""
pass
def handle_result(self, result):
pattern = r"\{.*\}"
match_result = re.search(pattern, result, re.DOTALL)
if match_result:
try:
result_json = json.loads(match_result.group(0))
except Exception as e:
raise Exception(f"AI返回结果无法转为JSON格式, 内容: {result_json}")
return result_json
else:
raise Exception(f"AI返回内容无法提取JSON数据, 内容: {result}")
def encode_image_to_url(self, img_path):
mime_type, _ = mimetypes.guess_type(img_path)
if not mime_type:
raise Exception("无法识别图片类型")
with open(img_path, "rb") as image_file:
base64_data = base64.b64encode(image_file.read()).decode('utf-8')
return f"data:{mime_type};base64,{base64_data}"
class OpenaiAPI(Agent):
"""
调用兼容OpenAI接口的模型
:params: {"base_url": "https://xxxxxx", "API_KEY":"xxxxxx", model="xxxx"}
"""
def __init__(self, ability, params):
super().__init__(ability, params)
self.client = OpenAI(
base_url=self.params["base_url"],
api_key=self.params["API_KEY"]
)
def find_positions(self, img_path):
img_url = self.encode_image_to_url(img_path)
content = [
{"type": "text", "text": self.prompt},
{"type": "image_url", "image_url": {"url": img_url}}
]
messages = [{"role": "user", "content": content}]
try:
response = self.client.chat.completions.create(model=self.params["model"], messages=messages)
except Exception as e:
raise Exception(f"访问 {self.params['base_url']} 出现异常: {e}")
return self.handle_result(response.choices[0].message.content)
class ShadowAPI(Agent):
"""
使用影刀的接口调用其他模型识别验证码
:params: {"ai_engine": "xxxx", model="xxxx"}
"""
def __init__(self, ability, params):
super().__init__(ability, params)
def find_positions(self, img_path):
result = xbot_visual.chatgpt.completions(
ai_engine=self.params["ai_engine"],
model=self.params["model"],
use_multiModal=True,
knowledge="",
images=lambda: [img_path],
prompt="",
question=self.prompt
)
return self.handle_result(result)
class AIPowerAPI(Agent):
"""
使用AIPower识别验证码
:params: {"flow_id": "xxxx", "input_name": "xxx", "output_name": "xxxx"}
"""
def __init__(self, ability, params):
super().__init__(ability, params)
def find_positions(self, img_path):
result = xbot_visual.ai_power.run(
flow_id=self.params["flow_id"],
inputs=[
{self.params["input_name"]: img_path, "type": "IMAGE", },
],
outputs=[
self.params["output_name"],
]
)
result = getattr(result, self.params["output_name"])
return self.handle_result(result)
def create_agent(api_type, ability_name, params):
ability_obj = globals().get(ability_name)
if ability_obj:
capability = ability_obj()
else:
raise ValueError(f"ability.py 中找不到 {ability}")
mapping = {
"OpenAI": OpenaiAPI,
"影刀": ShadowAPI,
"AIPower": AIPowerAPI
}
return mapping[api_type](capability, params)
action.py
import xbot_visual
from xbot.web import WebBrowser, WebElement
from xbot.win32 import Win32Window, Win32Element
from xbot.selector import Selector
import tempfile
import os
from PIL import Image
from .agent import create_agent, Agent
from abc import ABC, abstractmethod
class Handle(ABC):
def __init__(self, api_type, ability_name, params):
self.agent = create_agent(api_type, ability_name, params)
def _call_agent(self, container, element, is_web):
if hasattr(element, "find") is False and hasattr(container, "find"):
element = container.find(element)
bounding = element.get_bounding()
with tempfile.TemporaryDirectory() as temp_dir:
screenshot_func = xbot_visual.web.element.screenshot if is_web else xbot_visual.win32.element.screenshot
kwargs = {"browser": container, "capture_area": "Element"} if is_web else {"window": container}
img_path = screenshot_func(
element=element,
folder_path=temp_dir,
random_filename=True,
filename=None,
**kwargs
)
with Image.open(img_path) as img:
size = {"width": img.size[0], "height": img.size[1]}
raw_result = self.agent.find_positions(img_path)
return {
"element_bounding": bounding,
"img_size": size,
"agent_result": raw_result
}
@abstractmethod
def _action(self, call_agent_result: dict):
pass
def run(self, container, element, is_web):
call_agent_result = self._call_agent(container, element, is_web)
self.action(call_agent_result)
class HandleClick(Handle):
def __init__(self, api_type, ability_name, params):
super().__init__(api_type, ability_name, params)
def _action(self, call_agent_result):
bounding = call_agent_result["element_bounding"]
agent_result = call_agent_result["agent_result"]
img_size = call_agent_result["img_size"]
for item in agent_result["positions"]:
x = item["x"] / 1000 * img_size["width"]
y = item["y"] / 1000 * img_size["height"]
xbot.win32.mouse_move(
point_x=bounding[0]+x,
point_y=bounding[1]+y,
move_speed="middle",
delay_after=0
)
xbot.win32.mouse_click()
class HandleDrag(Handle):
def __init__(self, api_type, ability_name, params):
super().__init__(api_type, ability_name, params)
def _action(self, call_agent_result: dict):
bounding = call_agent_result["element_bounding"]
agent_result = call_agent_result["agent_result"]
img_size = call_agent_result["img_size"]
for item in agent_result["positions"]:
start_x = item["start"]["x"] / 1000 * img_size["width"]
start_y = item["start"]["y"] / 1000 * img_size["height"]
end_x = item["end"]["x"] / 1000 * img_size["width"]
end_y = item["end"]["y"] / 1000 * img_size["height"]
xbot.win32.mouse_move(
point_x=bounding[0]+start_x,
point_y=bounding[1]+start_y,
move_speed="middle",
delay_after=0
)
xbot.win32.mouse_click(click_type="down")
xbot.win32.mouse_move(
point_x=bounding[0]+end_x,
point_y=bounding[1]+end_y,
move_speed="middle",
delay_after=0
)
xbot.win32.mouse_click(click_type="up")
